Lugar de origen
Zibo, China
Nombre de la marca
Lushen
Número de modelo
En el caso de las empresas
Max. Turning Diameter:
Φ4000 mm
Diámetro de la tabla:
Φ3500 mm
Altura máxima de la pieza de trabajo:
2500 milímetros
Peso máximo del objeto:
40 T
Velocidad de la mesa de trabajo (etapa y rango):
2 engranajes mecánicos/variable sin paso de 0,2 a 41 rpm
Tasa de alimentación de la herramienta después de su uso (tipo y rango):
Variable sin pasos y 0,1 a 500 mm/min
Velocidad de travesía rápida del poste de herramientas:
Se aplicarán las siguientes medidas:
Misión máxima del poste de la herramienta (eje X):
-50 a +2200 mm
Vía vertical del Ram (eje Z):
Las demás:
Dimensiones de la sección transversal del Ram:
de una anchura igual o superior a 300 mm
Capacidad de fuerza de corte en el poste izquierdo de la herramienta:
40 kN (controlado por CNC)
Capacidad de fuerza de corte en el poste derecho de la herramienta:
Se aplicarán los siguientes requisitos:
Fuerza máxima de corte total en la mesa de trabajo:
95 kNm
Ángulo de mecanizado del poste de la herramienta convencional:
±30°
Viaje máximo en trenes transversales:
Con una anchura igual o superior a 2000 mm
Velocidad de elevación del carril transversal:
Se aplicarán las siguientes medidas:
Potencia del motor de elevación del carril transversal:
7,5 kilovatios
Torque del servomotor del sistema de alimentación (horizontal y vertical):
20.5 Nm
Potencia del motor principal (conducción de frecuencia variable CA):
55 kW
Peso aproximado de la máquina:
54 toneladas
Las dimensiones de la máquina (L × W × H):
9500 × 5800 × 6600 mm
Precisión de posicionamiento:
≤ 0,1/1000 mm
Repetir la precisión de posicionamiento:
≤ 0,02/1000 mm
Aplanamiento de la superficie de la mesa:
0.03 mm/1000 mm (con una tolerancia adicional de 0,01 mm por cada aumento de diámetro de 1000 mm)
Rayo de la cara de la mesa (axial):
0.02 mm/1000 mm (con una tolerancia adicional de 0,01 mm por cada aumento de diámetro de 1000 mm)
Descenso radial de la tabla:
0.02 mm/1000 mm (con una tolerancia adicional de 0,01 mm por cada aumento de diámetro de 1000 mm)
Paralelismo del movimiento horizontal del portador de herramientas con la superficie de la mesa:
0.03 mm/1000 mm
Perpendicularidad del movimiento horizontal del portador de herramientas (izquierda-derecha) a la su:
0.03 mm/1000 mm
Perpendicularidad del movimiento horizontal del portador de herramientas (frente-trasero) a la super:
0.06 mm/1000 mm
Precisión de mecanizado cilíndrico:
0.02/300 mm
Precisión de mecanizado de superficie plana:
0.04 mm/1000 mm
Superficies planas o cilíndricas con rugosidad:
Ra1,6 μm
Superficies contorneadas rugosidad:
Ra3,2 μm
Cantidad de orden mínima:
Negociable
Precio:
$268,800 (subject to the contract)
Resaltar

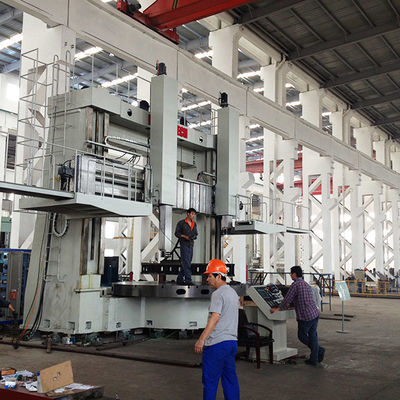

Tornos de precisión CNC verticales
